Serrage rapide à déplacement axial

Name: Serrage rapide à déplacement axial
Brand: Rationalstock
SKU: FP50978
Price: 52.9716 EUR
Availability: InStock

Marque: Rationalstock

Référence: FP50978

52,9716 €

Description

Serrage rapide à déplacement axial et pied coudé. (La barre de poussée et la poignée se déplacent simultanément.) Agrafe pour compression et traction. Avec guide de déplacement axial long, filetage de fixation et écrou. Galvanisé et passivé. Rivets en acier inoxydable. Ils sont insérés dans les manchons cémentés. Levier et barre de poussée en acier trempé. Points d'appui graissés. Manche rouge résistant à l'huile. Cette pince à serrage rapide à déplacement axial peut être fixée sur des parois en tôle ou vissée dans le corps de montage avec des filetages avant.

Caractéristiques

Formato:: Unidad

Détails

Plus d'informations

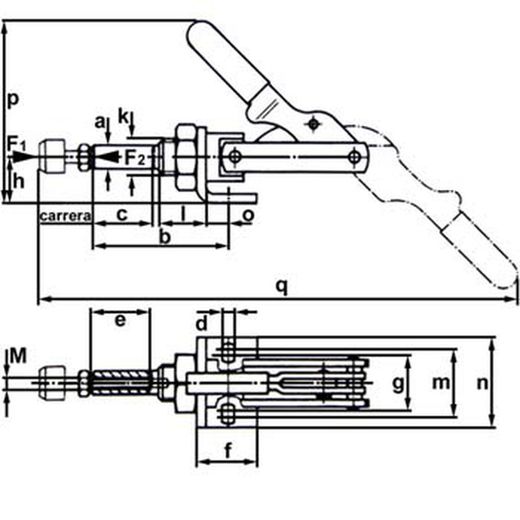

Spécifications techniques
-Force (F1) et (F2) : 2,5 kN.
-Dimension (Ø a) : 12 mm.
-Dimension (b) : 69,0 mm.
-Dimension (c) : 32 mm.
-Dimension (d) : 6,5 mm.
-Dimension (e) : 30 mm.
-Dimension (f) : 30 mm.
-Dimension (g) : 30 mm.
-Dimension (h) : 25 mm.
-Dimension (k) : M20x1,5 mm.
-Dimension (l) : 22 mm.
-Dimension (m) : 42,0 mm.
-Dimension (n) : 60 mm.
-Dimension (o) : 13,0 mm.
-Dimension (M) : M-8.
-Dimension (p) : 96 mm.
-Dimension (q) : 190 mm.
-Poids : 445 gr.

Certifications
Certifié selon la norme DIN EN ISO 9001.
